优聚泽耀机械介绍环式粉碎机的工作原理及结构组成

发布时间:2012-04-12 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线:150-0385-2178。(为您提供配置方案)

河南优聚泽耀机械在压球机、烘干机、粉碎机、型煤机械等机械设备方面有很深的造诣,是专业生产压球机以及相关配套设备的厂家,多年来一直受到用户的好评,是您选购压球机设备理想的厂家。

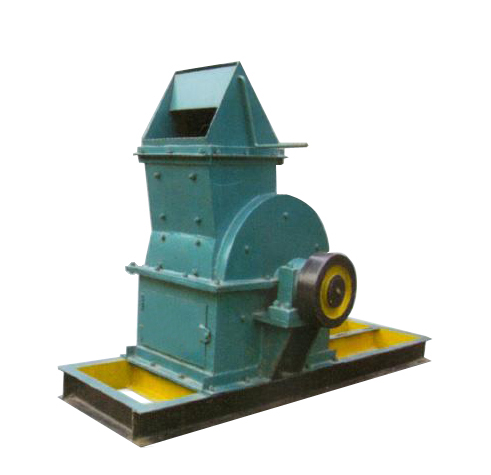

优聚泽耀机械介绍环式粉碎机的工作原理及结构组成

环式粉碎机的工作原理:
煤块进入碎煤机后,受到高速速旋转的锤环的冲击作用被初碎,初碎的煤获得功能,高速冲向破碎板,因此又再次被撞碎,与此同时,煤还受到煤块之间相互撞击的破碎作用。接着小煤块在破碎板的下部和筛板上再次受到旋转锤环的挤压,剪切,滚碾,研磨作用而被细碎最后从筛板孔排出。不能破碎的杂物,如铁块等,被拔进除铁室内。

环式粉碎机的结构组成:
1.机体和机盖部分
机体1和机盖 4都是采用钢板焊接而成。机体与机盖通过螺栓,螺母固定在一起。当需要更换锤环等零件时,先卸下结合面上紧固螺栓后,打开机盖从侧挡板将环轴和轴堵卸下抽出环轴,便可更换。
在机体的后部,在筛板支架的附近,安装一个拔料板,机盖的下方空间构成除铁室,其外设置除铁门,便于除杂物用。盛铁筛能把铁等杂物留下,把转子带上的碎煤筛下。机体和机盖的内壁上均装有耐磨衬板。
2.转子部分
在主轴上装配有平键两个圆盘及摇臂。齿锤环和圆锤环按静平衡的规定,通过四对环轴套穿在摇臂和圆盘上,靠轴堵限位挡住。其主轴上各零件由锁紧螺母予以紧固,在主轴两边装有22334型双列向心滚子轴承,主轴端用液力偶合器等件与电动机轴连接在一起。
3筛板支架部分
筛板支架是采用钢板和角钢焊接而成。上部焊有轴悬挂在机体的两面三刀侧壁板上,由卡板限位。支架下部的孔与筛板调节器的丝杆通过安全销铰支连接在一起。如机内进入大铁块则安全销剪断,筛板支架落下。铸锰钢制成的碎煤板大,小孔筛板等零件,靠螺栓,螺母紧固其上。
4.筛板调节器部分
本机具有左,右两筛板架节器,它由U型座,丝杠等零件所组成。当筛板与锤环之间的间隙需要调整时,用扳手驱动丝杠移动从而获得所需出料粒度的调整间隙。
