优聚泽耀振动筛的结构组成和特点及技术参数

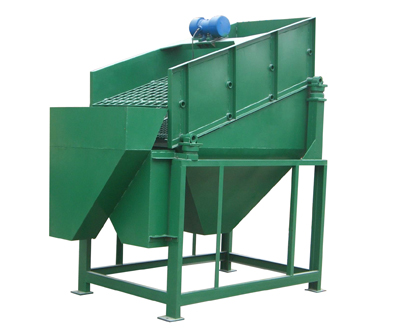

振动筛的结构组成:
振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。
筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
振动筛一般电动机安装在筛框的右侧,也可安装在筛框的左侧,如果无特殊要求,制造厂按物料运动方向的右侧安装供货。

振动筛的结构特点:
1.环槽铆钉联接、结构先进,坚固耐用。
2.采用轮胎联轴器,柔性连接,运转平稳。
3.筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。
4.结构先进、采用块偏心作为激振力,激振力强、电耗低、噪音小。
5.采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大。
6.振动器采用大游隙轴承,稀油润滑、噪声低、寿命长。零部件通用性强,维修方便。

振动筛的技术参数:

型号
筛面层数
筛孔尺寸
(mm)
筛面规格
(mm)
最大进料尺寸
(mm)
处理能力
(t/h)
振动频率
(Hz)
双振幅
(mm)
电机功率
(Kw)
重量
T
外形尺寸
2YA1237
2
3~50
1200x3700
200
15~160
970
5-9
7.5
2.34
4770X2050X1250
3YA1237
2
3~50
1200x3700
200
15~160
970
5-9
7.5
2.67
4770X2050X1550
2YA1548
2
3~80
1500x4800
200
50~250
970
5-9
15
5.33
5900X2270X1620
3YA1548
3
3~80
1500x4800
200
50~250
970
5-9
15
6.07
5900X2270X1670
2YA1848
2
3~80
1800x4800
400
50~300
970
5-9
18.5
6.23
5900X2560X1670
3YA1848
3
3~80
1800x4800
400
50~300
970
5-9
18.5
6.93
5900X2560X1820
2YA1854
2
3~100
1800X5400
400
50~300
970
5-9
18.5
6.76
6500X2540X1810
3YA1854
3
3~100
1800X5400
400
50~300
970
5-9
22
7.28
6500X2540X1910
2YA1860
2
3~100
1800x6000
400
50~350
970
5-9
22
7.2
7060X2560X1670
3YA1860
3
3~100
1800x6000
400
50~350
970
5-9
22
7.7
7060X2560X1910
2YA2160
2
3~100
2100x6000
400
100~500
730
6-8
30
8.8
7130X2990X1810
3YA2160
3
3~100
2100x6000
400
100~500
730
6-8
30
9.24
7130X2990X1930
3YA2460
3
3~100
2400X6000
400
150-700
730
6-8
37
13.2
7130X4120X1930
