静压压球机的工作原理及构造组成

发布时间:2012-03-31 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线:150-0385-2178。(为您提供配置方案)

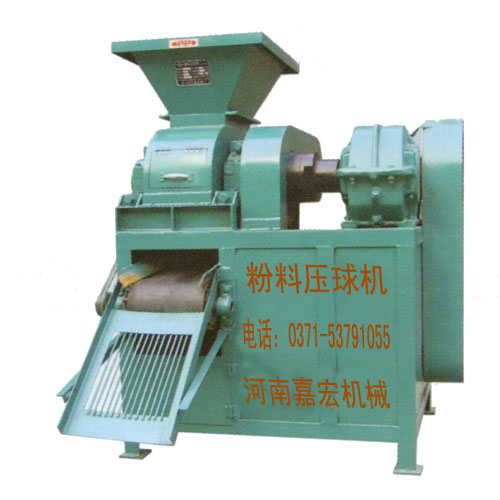

静压压球机是专用于化工行业的压球机设备,适合湿粉压球。

静压压球机的工作原理及构造组成

静压压球机的工作原理:
 静压压球机辊皮采用65锰铸造,经特殊热处理后硬度可达58度以上。辊皮采用组合装配,磨损后可更换。矿粉压球机有缓冲装置,可更好地保护设备免遭硬物冲击。矿粉压球机设计有球碗可调装置使两辊皮球碗永远在可调范围之内,永不错位。
  静压压球机结构原理矿粉压球机是主电机:经v形带,传至减速器,减速器通联轴器, 传至主动轴再由一对开式齿轮 , 保证两辊轴同步 ( 等速反向〉其中被动辊液压油缸的活塞顶住〈恒压式的由斜铁顶住 ) , 由液压回路及液控制阀和蓄能器保证系统压力 , 物料由贮料仓经定量设备均匀地进入成型机料斗 , 通过料斗上的调节闸板调节 , 使物料均匀的进入对辊中间 , 等速反向运转的对辊进行压缩物料的单位成型压力由小变大 , 在对辊中心连线处成型压力达到最大值 , 物料过该线后 , 成型压力迅速变小使物料进入脱球状态 , 顺利脱球。

静压压球机的构造组成:
静压压球机给料部分,主要是实现定量给料来保证物料均匀进入对辊间.螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被 压物料强制压入主进料口.由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定.如供料量过大,则送料装置的电过载;供料量过小则不成球.因此熟练的操作技是保证压球正常工作的重要条件.
  静压压球机传动部分,主传动系统为:电动机--三角形带---减速机---开式齿轮---轧辊。主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。
  静压压球机成型部分,主要指主机部分,核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活 压球机塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

河南嘉宏机械制造有限公司生产的静压压球机主要用于用于煤粉、煤泥、中煤、焦粉、焦煤以及冶金粉料冷压球团、耐火材料等,本机对其他比较松散的物料,如如焦粉,氧化皮,除尘灰,污泥等物料效果明显,作用非凡,并且价格合理,耐用。
